NXP恩智浦MCF5232CVM150 32位工業級MPU微控制器

發布時間：2025-10-30 09:20:18     瀏覽：240

　　NXP恩智浦MCF523x系列32位V2 ColdFire RISC微架構工業級微控制器。

NXP恩智浦MCF523x系列mpu

　　關鍵特性：

　　主頻：最高150 MHz(總線頻率75 MHz)

　　存儲：64KB SRAM，8KB緩存

　　外設：16/32通道eTPU、2xCAN、3xUART、4x32位定時器、4通道DMA

訂購信息：

Freescale Part
Number		DescriptionPackageSpeedLead-Free?Temperature
MCF5232CAB80MCF5232 RISC Microprocessor160 QFP80MHzYes-40°to+85°C
MCF5232CVM100MCF5232 RISC Microprocessor196 MAPBGA100MHzYes-40°to+85°C
MCF5232CVM150MCF5232 RISC Microprocessor196 MAPBGA150MHzYes-40°to+85°C
MCF5233CVM100MCF5233 RISC Microprocessor256 MAPBGA100MHzYes-40°to+85°C
MCF5233CVM150MCF5233 RISC Microprocessor256 MAPBGA150MHzYes-40°to+85°C
MCF5234CVM100MCF5234 RISC Microprocessor256 MAPBGA100MHzYes-40°to+85°C
MCF5234CVM150MCF5234 RISC Microprocessor256 MAPBGA150MHzYes-40°to+85°C
MCF5235CVM100MCF5235 RISC Microprocessor256 MAPBGA100MHzYes-40°to+85°C
MCF5235CVM150MCF5235 RISC Microprocessor256 MAPBGA150MHzYes-40°to+85°C
MCF5235CVF150MCF5235 RISC Microprocessor,256 MAPBGA150MHzNo-40°to+85°C

　　功能配置對比

模塊MCF5232MCF5233MCF5234MCF5235
eTPU通道16321632
CAN模塊1212
加密模塊?????
封裝類型160QFP256BGA256BGA256BGA


　　電源管理

　　1.供電要求：

　　核心電壓(VDD)：2.5V

　　I/O電壓(OVDD)：3.3V

　　時序規則：VDD不得超過OVDD/VDDPLL超過0.4V，上電建議1ms緩升。

　　去耦電容：每電源引腳配置0.1μF + 0.01μF，靠近引腳放置。

　　2.時鐘與PCB布局

　　晶體振蕩器：

　　靠近EXTAL/XTAL引腳，獨立接地。

　　避免高頻信號干擾，XTAL接地(使用外部時鐘時)。

　　多層板建議：獨立電源/地層，阻抗匹配。

　　封裝類型

　　196-MAPBGA(MCF5232)

　　256-MAPBGA(MCF5235)

NXP恩智浦是全球領先的半導體公司，擁有包括MCU微控制器在內的全面產品線,專廣泛應用于汽車、工業與物聯網等領域，立維創展優勢代理分銷NXP的MCU產品，歡迎了解。

推薦資訊

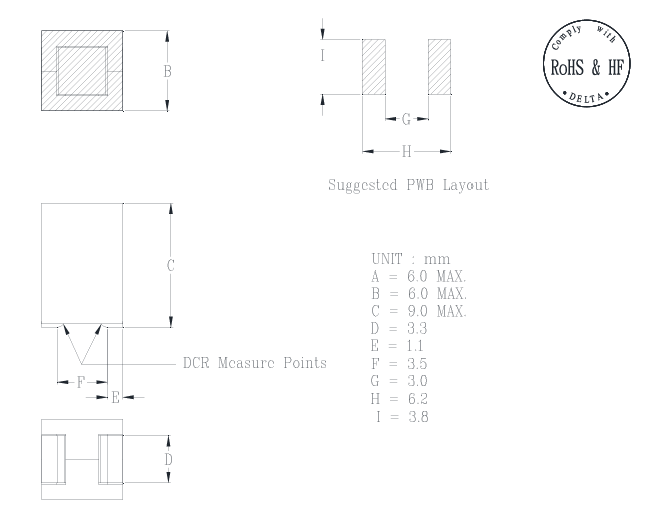

  • DELTA臺達HCME606090F電感器
