Minco剛柔結合PCB(Rigid-Flex)優勢、應用與選型

發布時間：2025-08-21 08:44:46     瀏覽：4188

　　Minco 剛柔結合板是一種融合了剛性PCB和柔性PCB技術的電路板，由柔性電路基材與剛性板結合而成，兼具兩者優勢。

Minco剛柔結合PCB(Rigid-Flex)

　　核心優勢：

　　高可靠性：適用于復雜電子元件，如航空航天、醫療設備等對可靠性要求極高的領域。

　　輕量化：柔性部分比剛性板更輕，整體重量顯著降低。

　　耐溫性與耐用性：聚酰胺層使柔性電路能耐受更廣的溫度范圍(-55°C至125°C)和機械應力。

　　剛柔結合PCB的四大優勢

　　1.靈活性

　　適應不同形狀和尺寸的設備，例如可穿戴設備或折疊屏手機。

　　抗沖擊和振動能力強(如汽車電子中的引擎控制單元)。

　　2.輕量化設計

　　對比純剛性PCB可減輕30%-50%重量，對無人機或衛星應用至關重要。

　　3.高集成度

　　支持傳感器、芯片等非電路元件的直接集成(如醫療內窺鏡中的多模塊整合)。

　　4.動態彎曲能力

　　可定制彎曲半徑，適合需要反復彎折的場景(如機器人關節布線)。

　　不適合剛柔結合PCB的四種情況

　　1.無集成元件需求

　　若僅需簡單電路連接，剛性板+排線成本更低(如家電控制面板)。

　　2.低振動環境

　　辦公設備等靜態場景無需高抗振性能，普通PCB即可滿足。

　　3.成本敏感型項目

　　剛性-柔性PCB成本是剛性板的7倍，柔性板的2-3倍(如消費級玩具PCB)。

　　4.無需動態彎曲

　　固定安裝的設備(如臺式機主板)無需柔性設計。

　　剛柔結合PCB的核心應用領域

　　1.航空航天：衛星通信模塊(抗輻射+輕量化)。

　　2.醫療設備：植入式設備(生物兼容性+高密度集成)。

　　3.高端消費電子：折疊手機鉸鏈電路(動態彎曲10萬次以上)。

Minco是專注于為嚴苛應用提供溫度傳感與控制、熱加熱、柔性電路及集成解決方案。其產品廣泛應用于醫療、航空航天、半導體、能源等多個行業。深圳市立維創展科技有限公司優勢分銷Minco產品，歡迎咨詢了解。

推薦資訊

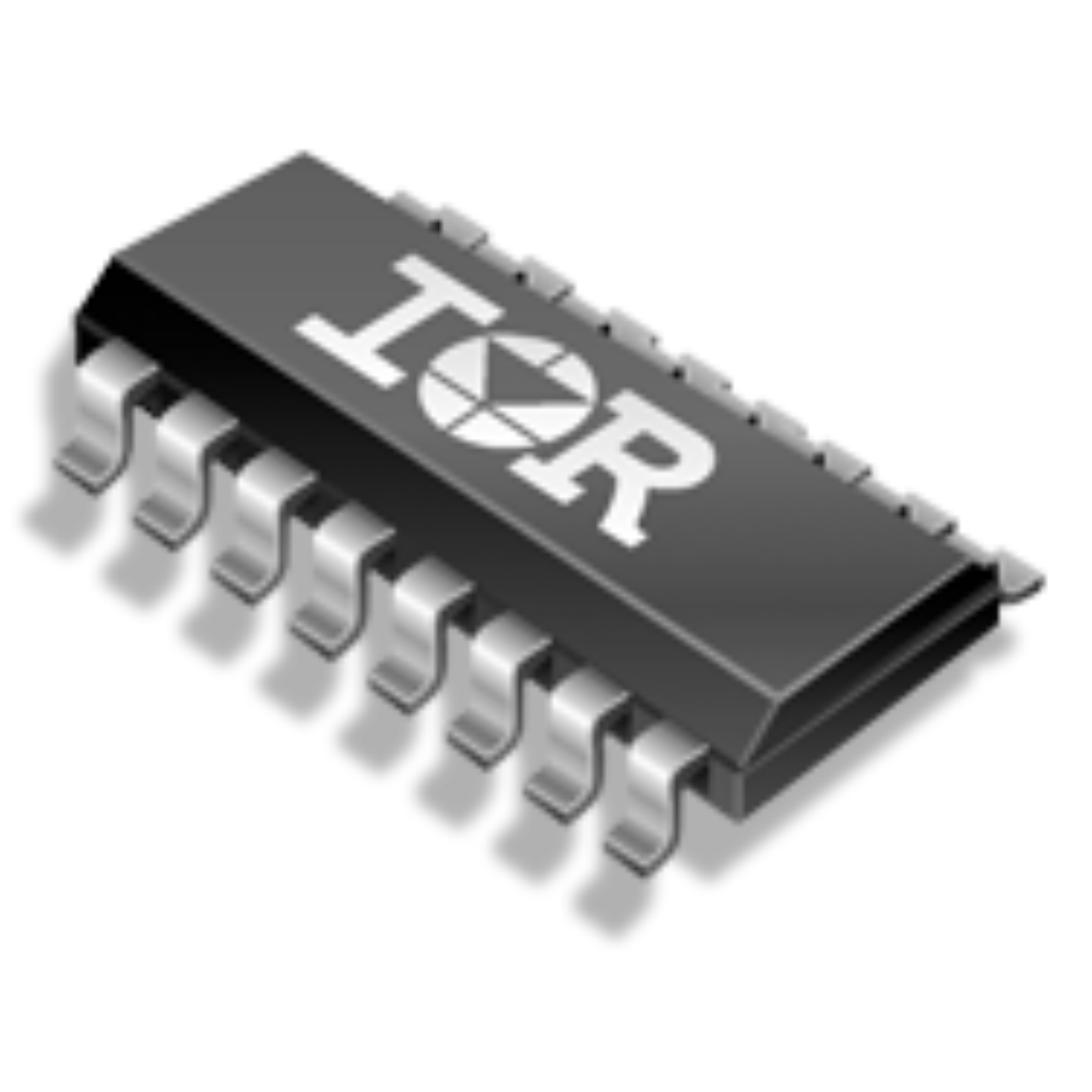

  • Infineon英飛凌IRS20957SPBF音頻放大器IC
