Linear Systems全JFET差分放大器

發布時間：2025-06-24 09:13:19     瀏覽：2770

Linear Systems全JFET差分放大器

　　設計核心

　　差分輸入級：采用 Q1A/Q1B(LSK489)單片雙 N 通道 JFET 和 Q2A/Q2B 系列(LSJ689)互補雙 P 溝道 JFET 組成平衡差分對，確保對稱工作，降低失調電壓，提高共模噪聲抑制(CMRR)。

　　偏置和電流鏡：使用精密電流源和鏡子，實現穩定偏置，保證溫度波動時增益一致、失真小、音頻清晰。

　　Push-Pull 輸出級：由 LSK170B 和 LSJ74A JFET 組成，提供出色的線性度、低輸出阻抗，能驅動苛刻負載且保持 JFET 聲音特征。

　　LED 偏置和去耦：LED 穩定偏置點，電容去耦確保信號路徑無噪聲。

　　全JFET放大器優勢

　　超低噪聲：JFETs 噪聲系數低，適合高端音頻、測試測量和傳感器應用。

　　高線性度：JFET 平方定律特性提供自然線性度，珍貴于發燒友級設備。

　　共模噪聲抑制：差分拓撲結構可抑制等影響噪聲，適合儀器儀表和精密音頻。

　　可靠性和熱穩定性：如 LSK489 和 LSJ689 等匹配對在溫度變化下性能穩定，確保設計可靠。

　　應用

　　從錄音室音頻前置放大器到醫療設備和航空航天系統傳感器前端，全 JFET 差分放大器拓撲結構確保了專業人士所依賴的性能。

立維創展優勢代理Linear Systems產品，價格優惠，歡迎咨詢。

推薦資訊

  • Wi2Wi VN05系列恒溫晶體振蕩器OCXO 10MHz至50MHz
    Wi2Wi VN05系列恒溫晶體振蕩器OCXO 10MHz至50MHz 2025-02-25 09:24:12

    VN05系列是一款高精度恒溫晶體振蕩器（OCXO），專為高要求的應用場景設計，采用雙層密封石英晶體技術，確保在高振動環境中保持卓越性能，并具備極低的相位噪聲。其頻率范圍為10.000MHz至50.000MHz，頻率穩定性高達±5ppb至±100ppb，相位噪聲在1Hz處低至-90dBc/Hz。該系列支持寬工作電壓（3.3V至12.0V）和溫度范圍（可選0~+70°C、-20~+70°C、-40~+85°C），并提供數字（TTL/CMOS或LVCMOS）和模擬（正弦波）輸出格式。此外，VN05系列具備頻率微調能力（最小±500ppb）、低功耗（穩態功耗最大1.5W）和緊湊封裝（25.40mm×22.00mm×13.00mm），并支持定制頻率，廣泛應用于通信基站、雷達系統、高精度測量儀器以及航空航天和國防領域。

  • ADI晶圓AD8028

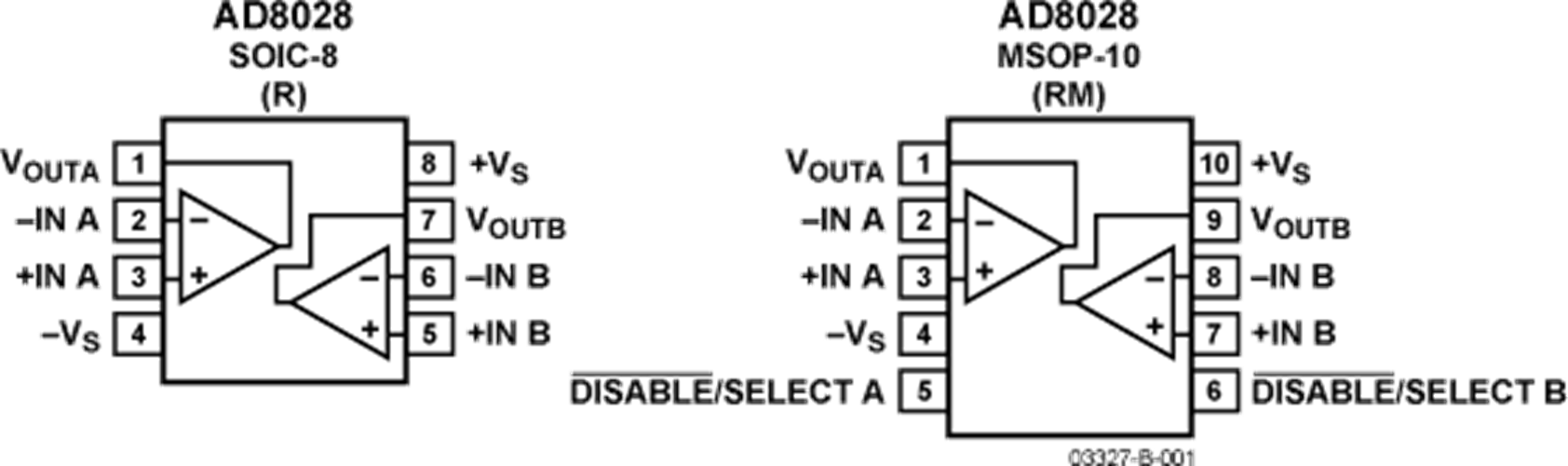

    ADI晶圓AD8028 2022-08-18 17:00:44
