NXP恩智浦LX2160A,LX2120A,LX2080A多核處理器
發布時間:2025-04-11 09:04:14 瀏覽:2656

LX2160A是NXP公司Layerscape系列中性能最高的多核處理器,以下是關于該產品的詳細介紹:
產品概述
核心架構:采用十六個Arm? Cortex?-A72 64位核心,結合FinFET工藝技術,實現低功耗與高性能的平衡。
應用領域:適用于5G數據包處理、網絡功能虛擬化(NFV)、白盒交換、高性能工業計算機、機器學習和智能網卡等多種應用。
特征
16 個 Cortex-A72 CPU 內核,運行頻率高達 2.2 GHz
18 MB 高速緩存/片上存儲器
24 個 SerDes 通道,工作頻率高達 25 GHz
多達 16 個以太網端口
支持的以太網速度包括每秒 1、2.5、10、25、40、50 和 100 Gb/秒
114 Gbps 第 2 層以太網交換機
多達 24 個 PCIe Gen3 通道,支持高達 x8 的端口
50 Gbps 安全加速器
100 Gbps 數據壓縮/解壓縮引擎
Layerscape LX2 系列比較表
| LX2160A | LX2120A | LX2080A | |
| 核心 | 16 | 12 | 8 |
| L2 緩存 | 8MB | 6MB | 8MB |
| SerDes | 24 | ||
| PCIe | 高達 6 個 Gen3 | ||
| DDR | 2 個 DDR4,高達 3200MT/s,256GB 容量 | ||
| Plat cache + PEB | 10MB | ||
| WRIOP | 16 個同步 MAC;最多 16 個 1GE、10 個 1/2.5/10GE、6 個 25GE 或 2 個 40/50/100GE 的組合;L2 交換速度高達 114Gbps | ||
| SEC | 高達 50Gbps | ||
| DCE | 高達 100Gbps | ||

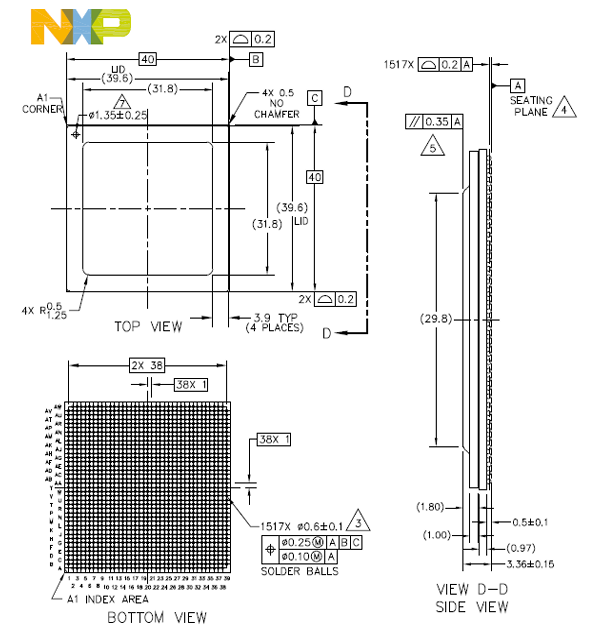

| 封裝 | 40 x 40 mm,1517 引腳 | ||
NXP恩智浦是全球領先的半導體公司,擁有包括MCU微控制器在內的全面產品線,專廣泛應用于汽車、工業與物聯網等領域,立維創展優勢代理分銷NXP的MCU產品,歡迎了解。
推薦資訊
Broadcom?的PEX8619設備提供PCI Express連接功能,使用戶可以將可擴展性的高帶寬非阻塞相互連接嵌入到多種應用程序中,包括控制平面、通訊平臺、網絡服務器、存儲體系和嵌入式操作系統。

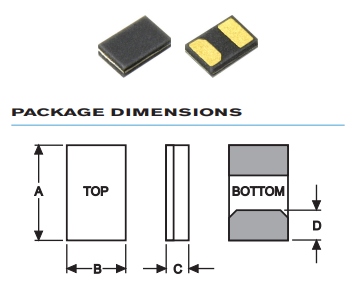

Statek公司的CX18 AT-Cut石英晶體是一款高性能頻率控制組件,專為高可靠性應用設計,頻率范圍為30 MHz至100 MHz,采用小型高沖擊封裝,提供四種尺寸選項,具備高沖擊和振動存活能力、氦氣密封外殼、長期老化特性及寬溫度范圍(-55°C至+125°C)。適用于醫療設備、軍事和航空、工業通信等領域,技術規格包括32.0 MHz至49.0 MHz的基本頻率、60至45 Ω的運動電阻、1.0至1.2 pF的運動電容、高達80,000的品質因數等。
