Triax系列射頻和微波連接器Winchester
發布時間:2024-04-08 10:24:24 瀏覽:1106

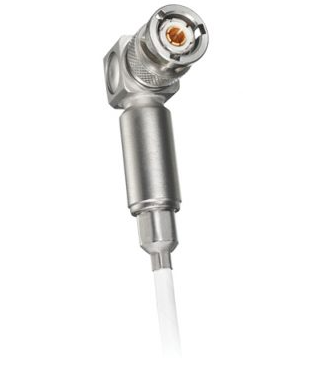

Winchester Triax TRT & TRB 系列連接器在惡劣環境中表現卓越,為商用和軍用應用提供更大帶寬和減少干擾。TRB系列類似于BNC接口,可提供2、3或4個螺柱卡口連接頭;TRT系列具有螺紋耦合和類似TNC接口,滿足不同需求。定制的三軸連接器設計可適用于各種接口,包括安裝結構、耦合方式和頻率范圍等獨特要求。

關鍵特性
- 符合 MIL-C-49142 標準
- 典型頻率:DC-500MHz
- 提供集成電纜組件
- 兼容雙軸和三軸電纜配置
- 更大帶寬、更低干擾,高可靠性連接器和電纜組件屬于經久考驗的 KingsWin? 產品組合,相較傳統同軸技術,性能更優。
- 在惡劣環境下提供可靠性Triax系列非常適用于各類挑戰應用,如商用和軍用航空器、導彈系統、廣播和醫療系統。
主要特點
- 符合MIL-C-49142標準
- 典型頻率:DC-500MHz
- 提供集成電纜組件
- 兼容雙軸和三軸電纜
- 商用配置可選
技術規格
- 阻抗:50-75歐姆
- 頻率范圍:DC-500MHz
- 溫度范圍:-65°C至+165°C
- 閥體材質:黃銅合金
- 接觸材料:鈹銅/黃銅合金
- 絕緣體:聚四氟乙烯
- 符合軍用標準MIL-STD-1344
- 耐久性:500次循環
產品選型:
| Part Number | Mil Numbe | Description | Type |
| Custom PN | Custom configuration available upon request | ||
| 1995-12-5 | M49142/03-0004 | Straight Plug,3 Stud | TRB |
| 1995-11-5 | M49142/03-0007 | Straight Plug,3 Stud | TRB |
| 1995-14-5 | M49142103-0008 | Straight Plug,3 Stud | TRB |
| 1995-20-5 | M49142103-001 | Straight Plug | TRB |
| 2725-10-5 | M49142103-0107 | Straight Plug | TRB |
| 2725-8-5 | M49142103-0110 | Straight Plug | TRB |
| 2725-9-5 | M49142/03-0111 | Straight Plug | TRB |
| 3095-7-5 | M49142/03-0207 | Straight Plug | TRB |
| 3095-8-5 | M49142/03-0208 | Straight Plug | TRB |
| 3095-5-5 | M49142/03-0210 | Straight Plug | TRB |
| 3095-6-5 | M49142/03-02 | Straight Plug | TRB |
| 1994-3-5 | M49142/04-0004 | Receptade,Bulkhd,Rear Mt,3 Stud | TRB |
| 1994-4-5 | M49142104-0005 | Receptade,Bulkhd,Rear Mt,Hermetic,3 Stud | TRB |
| 1992-9-5 | M49142/05-0004 | Jack,Bulkhd,3 Stud | TRB |
| 1996-5-5 | M49142/07-0006 | Right-Angle Plug | TRB |
| 2726-7-5 | M49142/07-0106 | Right-Angle Plug | TRB |
| 3096-6-5 | M49142/07-0206 | Right-Angle Plug | TRB |
| 1945-7-5 | M49142/08-0006 | Straight Plug | TRT |
| 1945-25-5 | M49142/08-001 | Straight Plug | TRT |
| 1944-3-5 | M49142/10-0001 | Receptade,Bulkhd,Rear Mt | TRT |
| 1945-25-5 | M49142/10-0002 | Straight Jack | TRT |
Winchester Interconnect 提供標準射頻連接器,如 SMA、SMP、TNC 和 Triax 連接器,以及定制連接器和組件配置。深圳市立維創展科技有限公司,授權代理Winchester產品,歡迎咨詢。
