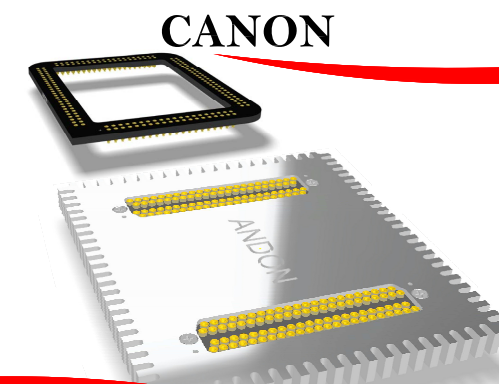

ANDON圖像傳感器CANON

發布時間：2022-07-25 16:51:10     瀏覽：2662

與其他焊球端子設計相比較，ANDON的專業Rollerball插座端子選項提供更精準的焊接、更強的銜接和優化的電氣連接，尤其是在沖擊性和振蕩下。更好的是，ANDON端子能使用戶避免高昂的返修和報廢，特別是針對共面性是一個固定挑戰的較大PCB。

ANDON端子的底端有個半徑孔，以防止氣體殘留。端子被壓在其半球之外的焊球上，對它進行封裝-只留下充足的焊球暴露在外面，以提供充足的焊料，而不需要傳統式焊球端子設計中典型的焊料橋接。

ANDON端子根據這種特殊的設計，端子和PC板焊盤之間的臨界距離通常從.036減少到018-.022。因此，焊料變成錨截面的一部分，為聯接提供附加的機械強度，并優化電氣連接。因為ANDON端子還帶來了控制的焊料分散化，薄膜封裝焊料減少了傳統式錫球端子設計中原有的焊料橋接風險隱患。

ANDON為全球客戶提供高性能插座產品，如CCD、光電、傳感器、電池等項目所需的插座產品。產品廣泛應用于研發設計、軍用和高溫環境項目。

深圳市立維創展科技有限公司，授權代理銷售ANDON產品，歡迎咨詢。

詳情了解ANDON請點擊：/brand/76.html


CANON

CANON Model Number

Andon Part Number Replace "XXX" with Terminal Type


Terminal Type


Pin ? [in]

Figure Number

Page Number

Thru-Hole

Surface Mount

Rollerball?

3U5MGXS

698-180-XX-XXX-R27-L14

TH-491

SM-500

SM-RB593

_

3

2

35MMFHDXS

IS236D-00672-180-XXX-R27-L14

75M

384M

RB338K

0.018

1

1

120MXS

24-00661-188-XXX-R27-L14

284K

281K

RB338K

0.018

2

2

35MMFHDXS

IS236D-00672-180-75M-R27-L14-HS1

75M

_

_

0.018

5

3

120MXS

24-00661-188-XXX-R27-L14-HS1

284K

_

_

0.018

4

3
