ADI晶圓各種材料工藝對應輸出功率及頻率
發布時間:2021-05-21 17:09:32 瀏覽:4004
在電子器件中,射頻和功率應用是主要的。GaN on SiC、GaN自支撐襯底、GaAs襯底、GaAs on Si主要用于射頻半導體(射頻前端PA等),而Gan on Si和SiC襯底主要用于功率半導體(汽車電子學等)。
由于其高功率密度,GaN在基站大功率器件領域具有獨特的優勢。與硅襯底相比,SiC襯底具有更好的導熱特性。目前,工業上95%以上的GaN射頻器件使用SiC襯底,如Qorvo是基于SiC襯底的,硅基GaN器件可以在8英寸的晶片上制作,具有更高的成本優勢。在功率半導體領域中,SiC襯底與GaN on Silicon的競爭僅占該領域的一小部分。GaN市場主要集中在低壓領域,而SiC主要用于高壓領域。他們的邊界約為600 V。
深圳市立維創展科技有限公司,優勢渠道提供ADI晶圓產品Waffle,專業此道,歡迎合作。
詳情了解ADI Wafer Products請點擊:/brand/68.html
或聯系我們的銷售工程師:0755-83050846 QQ: 3312069749

下一篇: Bird-射頻專家精密功率傳感器
推薦資訊
Vishay TSMP97000/TSMP95000/TSMP98000/TSMP96000是一種小型傳感器,用于接收紅外遙控系統的調制信號。TSMP97000具有高靈敏度和快速的響應速度,能夠接收和解碼來自紅外遙控器等設備發送的紅外信號。它采用了PIN photodiode和低噪聲貼片放大器的組合,能夠在廣泛的頻率范圍內接收多種紅外協議的信號。

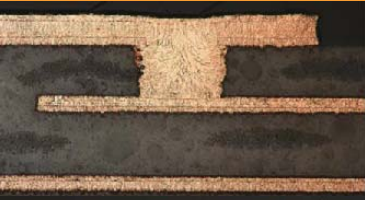

Rogers?的CU4000?和CU4000 LoPro?電解銅箔能夠結合RO4000?層壓板設計生產加工多層板,適用于表層電源設計。
